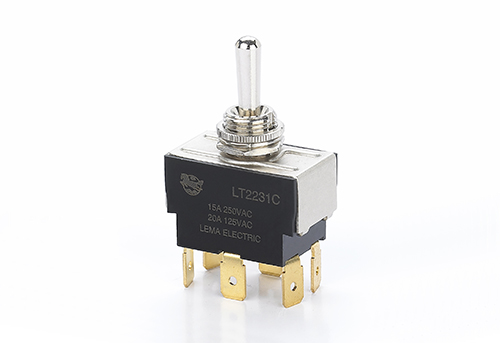

鈕子開關屬于一種手動控制開關，而且具有很多分類，而行程鈕子開關就是其中一種，其不僅體積很小，而且操作也很方便，主要就是用來對交直流電源電路進行通斷控制，這也是電子設備中十分常用的一種開關。本期樂馬的小編來和大家簡單分析一下行程鈕子開關的工作原理，具體內容如下：

　　在實際手動操作中，可以將開關動作分成兩個階段。其中第一階段是用手把扳柄向中間扳動，直至扳柄的垂直位置。這時單刀滑塊的尖頂部也逐漸向中間靠攏，直至中間位置，并使壓簧進一步壓縮。

　　第二階段是在扳柄過垂直位置后，單刀滑塊在壓簧壓力作用下向另一方向快速移動，并帶動扳柄快速轉向，這時動觸片即與一邊的定觸腳迅速脫離而與另一邊的定觸腳迅速接通。

　　此時影響觸點分離速度的因素主要是與壓簧壓力的大小及運動件之間的摩擦力等有關，速度很高。據測試，僅毫秒左右就能使觸點的脫離至重新接通，平均速度達舊毫米秒。這一速度比手動扳動速度或機動測試扳動速度快許多倍。

　　以上就是浙江樂馬電氣有限公司所分享的行程鈕子開關的工作原理，希望有助于大家對行程鈕子開關更加的了解。如果有其他問題，撥打在線客服的電話咨詢相關產品，也可以在官方網站了解更多內容。
